      在水系离子电池的使用过程中，电解液一般为无机盐的水溶液，集流体一般为金属材料，一般金属材料(如不锈钢、铜、铝、钛)的氧化电位很低，尤其是作为正极集流体时，极易发生氧化反应而产生腐蚀，集流体的腐蚀一旦发生将导致集流体与电极活性物质间的电子导电性受到影响，二者之间的接触电阻显著增大，从而致使电池的循环效率、比容量和寿命的降低；当腐蚀进一步加剧，还会导致集流体的断裂。

      水系离子电池电解液中的无机盐在充放过程中的产生的副反应也会加速集流体的腐蚀。所以在水系离子电池中，集流体除了要具备良好的导电性，还需拥有较强的耐氧化能力与优异的抗电解液腐蚀能力。

一、集流体制作方法

1、金属两面热压复合导电薄膜形成三层结构集流体

2、金属两面与导电胶膜、导电薄膜压合形成五层结构集流体

二、集流体制作工艺路线

三层结构

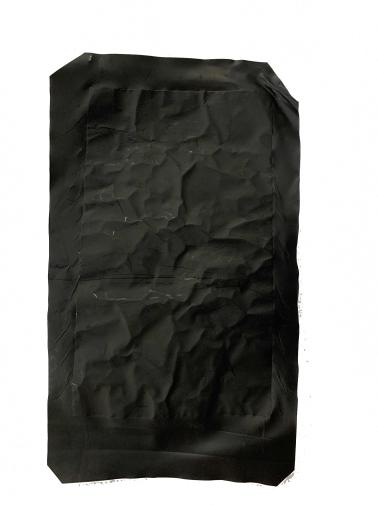

1、PE基导电膜和极片材料（铜、铝）的膨胀系数（CTE）存在差异，如采用传统热压复合工艺，加工成型的产品存在表面不平整、翘曲、裙边等问题；如图：

2、极耳与导电膜的连接处出现密封不完全，容易导致集流体被电解液腐蚀。

解决方案

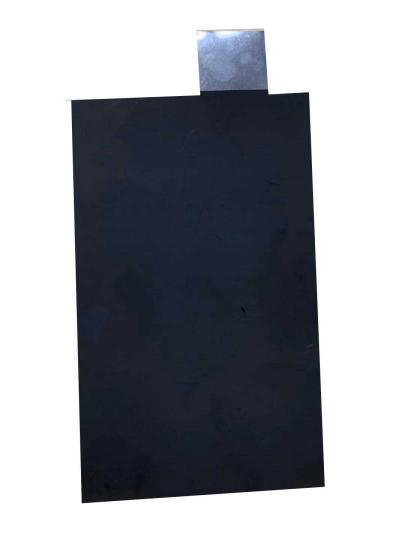

采用升温升压、降温降压方式进行热压复合。一级热压处理单元采用逐级升温升压，主要功能实现对材料进行预热；二级热压处理单元主要目的是实现对材料的热压复合；三级热压处理单元采用逐步降温降压消除集流体的内应力，避免成型后出现表观皱褶和边部卷起的现象。如图：

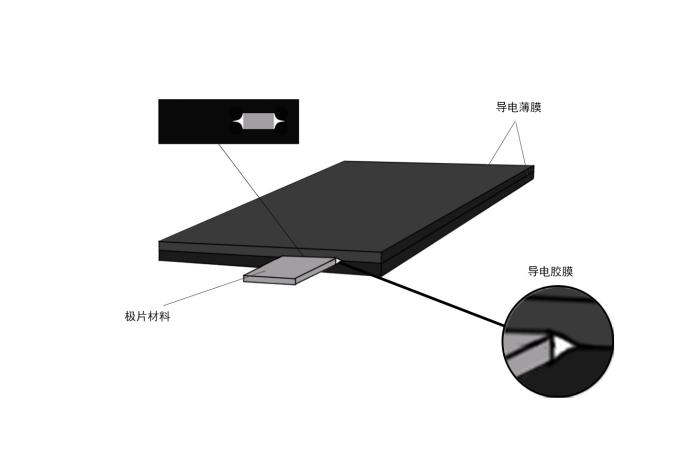

对集流体极片材料极耳部位采用热塑型PE胶膜，PE胶膜的结构为三层，中间层为骨架层，两面为改性PE层，两表面改性PE层材质不同，一面为亲金属性改性PE,一面为亲塑性改性PE：如图：

五层结构

 采用高精度辊压方式，将两层PE基导电薄膜、两层导电胶膜与一层极片材料复合成型，加工成型的产品表观平整、无气泡。

三、生产方法的工序说明：

三层结构生产线：如图

五层结构生产线：如图
