球盟会(中国)

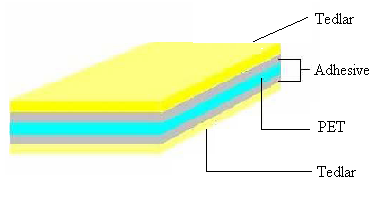

TPT背板主要由含氟材料PVF（Tedlar）+PET+PVF 组成，材料之间顺利获得粘结剂粘结。其结构如下：

●TPT背板主要特点：

• ♦优异的耐侯性

• ♦低的水汽渗透率

• ♦良好的电绝缘性

• ♦一定的粘结强度

普通的TPT背板顺利获得EVA胶与电池的粘结力不大，往往只有7N/cm，达不到使用要求，而经过热处理之后，这个剥离力可以达到40N/cm。

●热处理工艺

对TPT背板先进行预热，升温到130~150℃，然后进行热压。热压前，也需要在热压辊上进行一定角度的包覆（通常不低于90°）。热压温度控制在200~220℃。经过热压后的背板立即包覆到冷却辊上，将温度降低到50℃以内。

●主要工艺参数

(1)、最大卷径：800mm
(2)、最大卷重：800kg
(3)、产品宽度：500-1300mm
(4)、产品厚度：150-400μm
(5)、生产速度：0~30m/min
(6)、预热温度：150±2℃
(7)、热压温度：220±1.5℃
